- 產品名稱：CH臥式高速比三相,單相鋁殼(附剎車)齒輪減速馬達
產品類別：減速電機
產品簡介：備注：A1、M1、Z1為三相馬達尺寸；A3為三相帶剎車馬達尺寸 Note：A1、M1、Z1 are the sizes of three-phase motors； A3 is the size of three-phase motors with brakes A2、M2、Z2為單相馬達尺寸 A2、M2、Z2 are the
產品說明

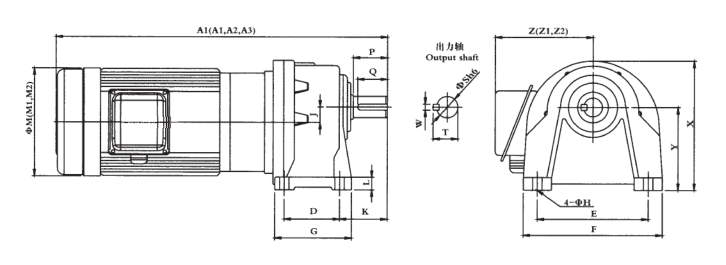

備注：A1、M1、Z1為三相馬達尺寸；A3為三相帶剎車馬達尺寸
Note：A1、M1、Z1 are the sizes of three-phase motors；
A3 is the size of three-phase motors with brakes
A2、M2、Z2為單相馬達尺寸
A2、M2、Z2 are the sizes of single -phase motors
| 出力軸尺寸 OUTPUT SHAFT | |||||
|
出力軸 SHAFT |
鍵槽 KEYWAY |
鍵 KEY |
|||
| Sh6 | P | W | T | Q | SPEC |
| Φ28 | 45 | 7 | 31.1 | 40 | 7*7*40 |
| Φ32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
| Φ40 | 65 | 10 | 43.5 | 60 | 10*8*60 |
| Φ50 | 80 | 14 | 54 | 75 | 14*9*75 |
DIMENSIONS（M/M）
|
馬力 HP-4P |
減速比 Gear Ratio |
本體 CODE |
型號 TYPE |
A1 | A2 | A3 | D | E | F | G | H | L | J | K | M1 | M2 | X | Y | Z1 | Z2 |
重量 kg |
| 100W 1/8HP | 250-1800 | 1#+3# | 28 | 390 | 410 | 394 | 90 | 140 | 180 | 122 | 11 | 15 | 20.8 | 65 | 127 | 127 | 180 | 116 | 116 | 116 | 13.2 |
| 200W 1/4HP | 250-1800 | 2#+4# | 32 | 471 | 491 | 475 | 130 | 170 | 215 | 160 | 13 | 20 | 30.2 | 76 | 127 | 127 | 210 | 138.5 | 116 | 116 | 29.6 |
| 400W 1/2HP | 250-1800 | 3#+5# | 40 | 532 | 551 | 536 | 150 | 210 | 260 | 185 | 15 | 23 | 42.2 | 85 | 127 | 159 | 248 | 160 | 116 | 133 | 49 |
| 750W 1HP | 250-1800 | 3#+6# | 50 | 602 | 635 | 602 | 170 | 265 | 330 | 220 | 19 | 25 | 51.7 | 104 | 159 | 190 | 315 | 200 | 133 | 145 | 59 |
