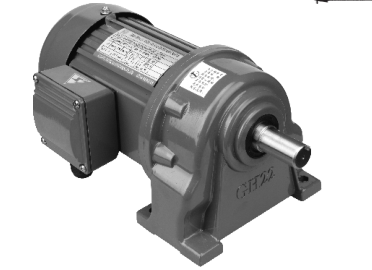

- 產品名稱：CH臥式三相,單相鋁殼(附剎車)縮框型齒輪減速馬達
產品類別：減速電機
產品簡介：出力軸尺寸OUTPUTSHAFT 出力軸 SHAFT 鍵槽 KEYWAY 鍵 KEY Sh6 P W T Q SPEC 18 30 5 20.2 25 5*5*25 22 40 7 25 35 7*7*35 28 45 7 31.1 40 7*7*40 32 55 10 35.5 50 10*8*50 40 65 10 43.5 60 10*8*60 DIMENSIONS（M/M） 馬力 HP-4P 減速比
產品說明
| 出力軸尺寸 OUTPUT SHAFT | |||||
|
出力軸 SHAFT |
鍵槽 KEYWAY |
鍵 KEY |
|||
| Sh6 | P | W | T | Q | SPEC |
| Φ18 | 30 | 5 | 20.2 | 25 | 5*5*25 |
| Φ22 | 40 | 7 | 25 | 35 | 7*7*35 |
| Φ28 | 45 | 7 | 31.1 | 40 | 7*7*40 |
| Φ32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
| Φ40 | 65 | 10 | 43.5 | 60 | 10*8*60 |

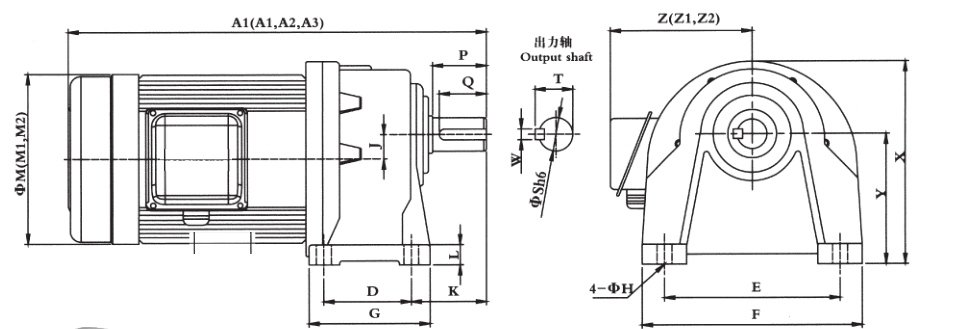

DIMENSIONS（M/M）
|
馬力 HP-4P |
減速比 Gear Ratio |
本體 CODE |
型號 TYPE |
A1 | A2 | A3 | D | E | F | G | H | L | J | K | M1 | M2 | X | Y | Z1 | Z2 |
重量 kg |
| 100W 1/8HP | 50-200 | 1# | 18 | 253 | 273 | 257 | 40 | 110 | 135 | 65 | 9 | 10 | 16 | 45 | 127 | 127 | 132 | 88.5 | 116 | 116 | 5.3 |
| 200W 1/4HP | 15-90 | 1# | 18 | 273 | 293 | 277 | 40 | 110 | 135 | 65 | 9 | 10 | 16 | 45 | 127 | 127 | 132 | 88.5 | 116 | 116 | 5.3 |
| 100-200 | 2# | 22 | 307 | 327 | 311 | 65 | 130 | 163 | 90 | 11 | 15 | 18.2 | 56 | 127 | 127 | 152 | 97.5 | 116 | 116 | 6.9 | |
| 400W 1/2HP | 3-10 | 1# | 18 | 293 | 310 | 297 | 40 | 110 | 135 | 65 | 9 | 10 | 16 | 45 | 127 | 159 | 132 | 88.5 | 116 | 133 | 6.7 |
| 15-90 | 2# | 22 | 327 | 346 | 331 | 65 | 130 | 163 | 90 | 11 | 15 | 18.2 | 56 | 127 | 159 | 152 | 97.5 | 116 | 133 | 8.6 | |
| 100-200 | 3# | 28 | 353 | 372 | 357 | 90 | 140 | 180 | 122 | 11 | 15 | 20.8 | 65 | 127 | 159 | 180 | 116 | 116 | 133 | 11 | |
| 750W 1HP | 3-25 | 2# | 22 | 356 | 390 | 356 | 65 | 130 | 163 | 90 | 11 | 15 | 18.2 | 56 | 159 | 190 | 152 | 97.5 | 133 | 145 | 11 |
| 30-120 | 3# | 28 | 382 | 414 | 382 | 90 | 140 | 180 | 122 | 11 | 15 | 20.8 | 65 | 159 | 190 | 180 | 116 | 133 | 145 | 14 | |
| 130-200 | 4# | 32 | 417 | 449 | 417 | 130 | 170 | 215 | 160 | 13 | 25 | 30.2 | 76 | 159 | 190 | 210 | 138.5 | 133 | 145 | 26 | |
| 1500W 2HP | 4-25 | 3# | 28 | 415 | 436 | 90 | 140 | 180 | 122 | 11 | 15 | 20.8 | 65 | 190 | 180 | 116 | 145 | 15 | |||
| 30-120 | 4# | 32 | 449 | 470 | 130 | 170 | 215 | 160 | 13 | 25 | 30.2 | 76 | 190 | 210 | 138.5 | 145 | 28 | ||||
| 130-200 | 5# | 40 | 476 | 497 | 150 | 210 | 260 | 185 | 15 | 25 | 42.2 | 85 | 190 | 248 | 160 | 145 | 42 | ||||
| 2200W 3HP | 3-60 | 4# | 32 | 455 | 481 | 130 | 170 | 215 | 160 | 13 | 25 | 30.2 | 76 | 190 | 210 | 138.5 | 153 | 34 | |||
| 70-200 | 5# | 40 | 482 | 508 | 150 | 210 | 260 | 185 | 15 | 25 | 42.2 | 85 | 217 | 248 | 160 | 153 | 47 | ||||
| 3700W 5HP | 30-180 | 5# | 40 | 498 | 524 | 150 | 210 | 260 | 185 | 15 | 25 | 42.2 | 85 | 217 | 248 | 160 | 153 | 52 |
備注：A1、M1、Z1為三相馬達尺寸；A3為三相帶剎車馬達尺寸
Note：A1、M1、Z1 are the sizes of three-phase motors；A3is the size of three-phase motors with brakes
A2、M2、Z2為單相馬達尺寸
A2、M2、Z2 are the sizes of single -phase motors
