減速電機選型指導范例

時間:2015-11-07 13:06:24瀏覽次數:0

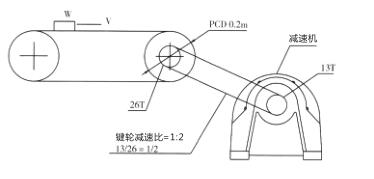

減速電機選型指導范例:

1、搬運物總重量:W=600KG
Total weight of load:W=600KG
2、搬送速度:V=9.5m/min
Conveyance speed:V=9.5m/min
3、與道軌之摩擦系列:μ=0.15
And the friction series track: =0.15
4、鏈輪轉動效率:η1=0.95
Sprocket transmission efficiency:η1=0.95
5、減速機轉動效率:η2=0.9
Reducer transmission efficiency:η2=0.9
6、運轉時間:8小時/日
Operation time:8 hours/day
7、啟動次數:1回/分,中沖擊
Times of starting:1 time/min,impact
8、使用電源:三相220V,60Hz
Power applied:three-phase 220v,60Hz


減速比
REDUCTION
RATIO
選型注意事項 計算范例
由必要的入力軸回轉數及出力軸回轉數來選定減速比
Reduction ratio sbould be decided by input shaft revolutions
 and outpu
shaft revolutions necessary
1、先求出輸送帶滾輪回轉數(N1)
Find conveyor wheel revohutions(N1)
 diameter*π)
2、再求出減速機出力軸回轉數(N2)
Find reducer output shaft revolutions(N2)
N2=N1×鏈輪齒數減速比 N2=N1*sprovket wheel reduction ratio
3、以三相60Hz的馬達計算減速比(τ)
Calculate reduction ratio of three-phase motor with frequency
 of 60Hz
T=出力軸回轉數/入力軸回轉數(馬達轉數N)
T=output shaft revolutions/input shaft revolutions(motor'
s rpm N)
1、N1=V/(D )
=9.5/(0.2 3 14)15r/min(RPM)
2、N2=N1×(26/13)
=15×π
× .
×2/1=30r/min(RPM)
3、N2/N=30/1800=1/60(馬達轉速)
扭力
TORQUE
選型注意事項 計算范例
決定減速比后,由使用機械之條件換算其扭力
After reduction ratio is decided,the correspoding torque can
 be found according
to its mechanical conditions
1、先算出輸送帶滾輪之扭力(T1)T1=(μ×荷重 )/η1
firstly find torque(T1)of conveyance wheel ratio T1=(m*load*wheel radios)/η1
2、再換算成減速機出力軸所須扭力(T2)
then convert the torque(T1)to the torque(T2)necessary
for the
output shaft of reducer
T2=(T1×鏈輪減速比)/η2"
T2=(T1*sprocket reduction ratio)/η2"
1、T1=μ×W(D/2)/
2、T1=(T1× )/
η1
=0.15×600×(0.2/2)/0.95=9.5kgf-m
η2
=(9.5×1/2)/0.9=5.28kgf-m
負荷條件
LOAD
CONDMONS
選型注意事項 計算范例
原動機
Prime mover
傳動機負荷等級
Driven machine
Load Classifieation
每日使用時間
Duration of Service per day


T3=T2×K
    =5.28×1.26=6.6kgf-m
0.50hr 2hrs 8-10hr 10-24hr
電動機
Electric Motor
均一負荷 Uniform 0.8 0.9 1 1.25
中沖擊 Medium Shock 0.9 1 1.25 1.5
重沖擊 Heavy Shock 1 1.25 1.5 1.75
補正扭力=減速機出力軸扭力×系數
Corrective torque = reducer shaft torque × conefficient
馬力
Hores power
選型注意事項 計算范例
1、最后換算成馬力(Hp)Hp=(補正扭力 )/716.3 Hp=(T3 )/716.2=(6.6 )/716.2=0.3
1/2Hp馬達適用(For 1/2Hp motor)

連結系數表:
鏈輪 SPROCKET 1
齒輪 CEAR 1.25
三角皮帶 BELT 1.5
平皮帶 FLATBELT 2.5
